Схема проходного выключателя из трех мест

Памятка Евгению Зайцеву

Популярность проходных выключателей невозможно переоценить. Ведь с их помощью появилась возможность управлять освещением из двух, трех и более мест. Ведь если вы проживаете в двух или трехэтажном доме, или в доме есть один или более длинных коридоров, то управление освещением из двух и более мест просто необходимы.

 Можно поставить проходные выключатели в спальне. Зашел — включил свет в спальне, прилег, почитал или телек посмотрел, нажал на выключатель возле прикроватной тумбочки — свет потух и спать. Удобно?

 Я монтировал проводку для таких переключателей в спальне одного из заказчиков. Правда там было не два, а три переключателя. Один на входе и два возле кровати — один с одной стороны, другой с другой. Вот о том как смонтировать три и более выключателей, которые будут управлять одним освещением я вам и расскажу.

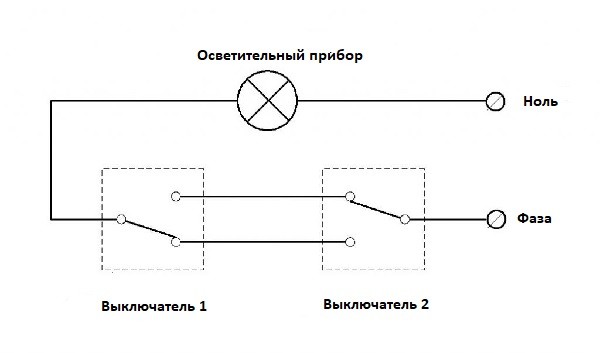

 Управление освещением из трех мест Я уже рассказывал как собрать схему проходного переключателя для управления из двух мест.




 Для управления освещением из трех мест нам понадобится кроме двух проходных выключателей еще и перекрестный выключатель. По виду они ничем не отличаются от обычных одноклавишных выключателей. Чтобы понять как работает перекрестный выключатель здесь приведена его схема. Как видно из схемы, перекрестный выключатель имеет четыре контакта и и замыкает их попарно напрямую. А при нажатии на клавишу переключает их крест накрест.

 И вот с помощью такого выключателя можно управлять освещением из трех и более мест.

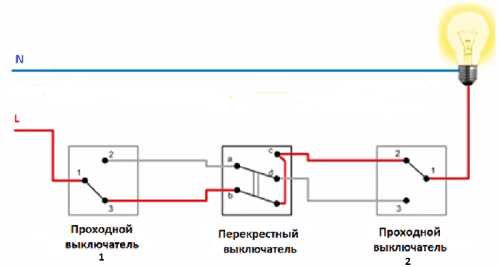

Перекрестный выключатель включен в схему совместно с двумя проходными выключателями.

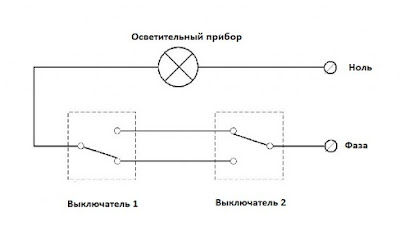

Из схемы управления освещением с помощью двух проходных выключателей видно, что они связаны между собой двумя проводами, с помощью которых происходит избирательное подключение нужной линии питания осветительного прибора. В эти два проводника мы вставляем перекрестный выключатель и с его помощью можем управлять переключением этих линий. И нажав клавишу на любом из трех выключателей мы можем включить или выключить осветительный прибор, которым они управляют.

Схема соединений в распределительной коробке.

Если же в линию между двумя проходными выключателями вставить не один, а два и более перекрестных выключателя, то управлять освещением можно из четырех и более мест.

Конечно, сейчас существуют способы управления освещением с помощью дистанционных выключателей, но, поверьте, проходные переключатели ещё не потеряли свою актуальность. Схема управления освещением при помощи проходных выключателей используется в основном при монтаже новой электропроводки.
