Вы меняете или прокладываете новую электропроводку в квартире или доме и перед вами встает вопрос как выбрать сечение кабеля по току для той или иной линии.
Ведь от выбора сечения кабеля зависит ваша безопасность и безопасность вашего жилища. Сечение любого кабеля в вашей электросхеме должно быть выбрано правильно. Неправильно подобранный кабель может привести к серьезным последствиям — перегреву, и как следствие пробою изоляции и короткому замыканию.

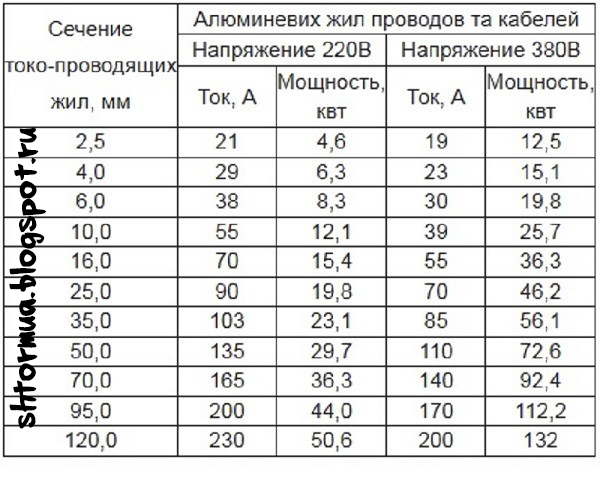

И это приведет к серьезному ремонту электропроводки, а если еще неправильно подобран или неисправен автоматический выключатель, может привести и к возгоранию части электропроводки. Для того, чтобы правильно как выбрать сечение кабеля по току нужно знать нагрузку на этот кабель. Зная нагрузку мы можем правильно подобрать сечение кабеля для данной линии или всего дома. Ниже приведена таблица зависимости сечения кабеля от нагрузки. выбрать сечение кабеля по току как выбрать сечение кабеля по току
В магазинах электротоваров продаются кабели изготовленные как по ГОСТу, так и по ТУ. Кабели, изготовленные по ГОСТу более или менее соответствуют заявленному сечению. Но ТУшные — это что-то!
Ради интереса померил сечение ТУ кабеля ВВГ 3х2,5, не помню какой фирмы, оно составило 1,5 квадратных миллиметра. Поэтому во избежание проблем с электропроводкой применять нужно кабели изготовленные по ГОСТу.
Узнать сечение кабеля можно замерив его диаметр. По таблице переводим диаметр в сечение.
Выбираем сечение кабеля по току Теперь нужно расчитать нагрузку на наш кабель.
Если это кухня, то к кабелю могут быть подключены такие приборы как миктроволновка, миксер, электрочайник, электромясорубка, кухонный комбайн, холодильник и так далее. Так как же рассчитать сечение кабеля?
Складываем мощность всех приборов (мощность берем из паспорта или она может быть указана на корпусе прибора) , которые могут быть подключены к кабелю и делим на напряжение и получаем ток, который будет проходить по нашему кабелю. I=P/U.
Допустим мощность подключаемых приборов равна 4 кВт, напряжение нам известно — это 220 В. 4000 Вт/220 В=18,18 А.
Умножаем 18,18 А на коэффициент одновременности включения электроприборов К.
Не все электроприборы у вас будут работать одновременно, поэтому и нужно использовать коэффициент одновременности К. Возьмем К равным 0,8. Это устоявшаяся практика. Получаем 15.54 А.
И еще умножаем на коэффициент запаса по мощности J. Коэффициент запаса переменный и зависит от будущего увеличения мощности. Возьмем J= 1,5. 15.54 А х 1,5 = 23,31 А.
Смотрим по таблице. Нам подходит кабель с медными жилами 2,5 кв.мм. Алюминиевые провода для внутренних помещений сейчас не используются или используются для ремонта или добавления частей электропроводки в старых домах с проводами с алюминиевыми жилами.
Также можно выбрать сечение кабеля по току для других помещений и для вводного кабеля для всей вашей квартиры или дома.
