Выключить весь свет одной кнопкой

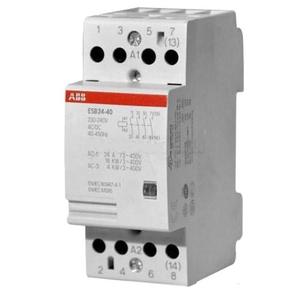

У многих эта функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Если мы управляем всем светом (то есть, весь свет подключен к контроллеру), то, конечно, самый простой сценарий — это выключить весь свет сразу при уходе из дома. Реализовать эту функцию можно запросто безо всякого умного дома. Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет дома. При желании можно поставить контактор ещё и на отключаемые розетки. Контактор, он же пускатель — модульный элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB ESB24-40


Это контактор имеет 4 полюса (то есть, 4 группы контактов), максимальная мощность коммутации каждой из 4 групп контактов 24 ампера. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отрубить весь свет квартиры или загородного дома. Если у нас однофазное питание и мощность не превысит 20 ампер (то есть, 4,4 киловатта), то достаточно будет двухполюсного контактора ESB20-20 Выключить весь свет одной кнопкой


Это контактор имеет 4 полюса (то есть, 4 группы контактов), максимальная мощность коммутации каждой из 4 групп контактов 24 ампера. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отрубить весь свет квартиры или загородного дома. Если у нас однофазное питание и мощность не превысит 20 ампер (то есть, 4,4 киловатта), то достаточно будет двухполюсного контактора ESB20-20 Выключить весь свет одной кнопкой
Источник: http://home-matic.ru/2017/04/vyklyuchit-ves-svet-odnoy-knopkoy/
У многих эта функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Если мы управляем всем светом (то есть, весь свет подключен к контроллеру), то, конечно, самый простой сценарий — это выключить весь свет сразу при уходе из дома. Реализовать эту функцию можно запросто безо всякого умного дома. Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет дома. При желании можно поставить контактор ещё и на отключаемые розетки. Контактор, он же пускатель — модульный элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB ESB24-40
Источник: http://home-matic.ru/2017/04/vyklyuchit-ves-svet-odnoy-knopkoy/
У многих эта функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Если мы управляем всем светом (то есть, весь свет подключен к контроллеру), то, конечно, самый простой сценарий — это выключить весь свет сразу при уходе из дома. Реализовать эту функцию можно запросто безо всякого умного дома. Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет дома. При желании можно поставить контактор ещё и на отключаемые розетки. Контактор, он же пускатель — модульный элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB ESB24-40 Выключить весь свет одной кнопкой Это контактор имеет 4 полюса (то есть, 4 группы контактов), максимальная мощность коммутации каждой из 4 групп контактов 24 ампера. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отрубить весь свет квартиры или загородного дома. Если у нас однофазное питание и мощность не превысит 20 ампер (то есть, 4,4 киловатта), то достаточно будет двухполюсного контактора ESB20-20 Выключить весь свет одной кнопкой На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение. Можно наоборот, не важно. На контакты А1 и А2 надо подать управляющее напряжение. У контакторов ABB есть модели с управляющим напряжением 24, 48, 110, 230 и 400 вольт постоянного или переменного тока. При работе с промышленным контроллером, который обычно напряжение на выходах 24 вольта, лучше использовать контактор с управляющим напряжением 24 вольта. Если контроллера и какой-либо автоматики нет, то удобнее использовать питание 230В. Кстати, большинство контакторов нормально-открыты, то есть, при отсутствии управляющего напряжения цепь разомкнута. Есть контакторы с нормально-замкнутыми контактами, на них надо подать напряжение, чтобы они разомкнулись. Например, ABB 24-22 имеют 2 группы НЗ контактов и 2 группы НО контактов. Ещё один вариант — импульсные реле, на которые надо подавать не управляющее напряжение, а короткий импульс. Можно использовать моностабильные клавиши. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсными реле с нескольких мест. Более интересный вопрос в том, как управлять функцией «выключить всё». Мастер-выключатель Простой вариант — с настенного выключателя. Обычный бистабильный (классический) выключатель. Нажали вниз — всё выключилось, нажали вверх — включилось. При этом свет включится в то состояние, в котором он был в момент выключения. Выключатель просто подаёт 230В на контактор. Можно с одного выключателя выключать сразу свет и розетки, а можно поставить два разных выключателя для разных целей. Можно поставить разные выключатели для отключения света разных этажей или разных зон. Карточный выключатель Точно такой же, как в отелях стоит на включение и выключения всего света и розеток. Выключить весь свет одной кнопкой В него вставляется любая карта подходящего формата. Карта просто нажимает на кнопку внутри устройства. Стоит такое устройство от 500 рублей, уставится в обычный подрозетник. Плюс от предыдущего варианта — его не нажать случайно. Минусы: во-первых, подойдёт абсолютно любая карта, во-вторых, надо эту карту класть рядом (потеряется) либо носить с собой. Ну и не так красиво, дома, всё-таки, не отель. Считыватель бесконтактных ключей Этот вариант гораздо более удобный и надёжный. Наверное, у каждого на ключах есть ключ-капля от калитки или домофона: Выключить весь свет одной кнопкой На стене нам понадобится разместить считыватель ключей со встроенным контроллером, например, Matrix IIK Выключить весь свет одной кнопкой Снаружи он выглядит как белый прямоугольник с маленьким светодиодом. К нему нужно подвести питание 12В, на плате находится реле. Есть два режима работы: подача короткого импульса по прикладыванию запрограммированного ключа или включение-выключение реле по прикладыванию ключа. Можно запрограммировать все свои ключи. Поддерживаются любые ключи формата EmMarine (ключи-капли), а также бесконтактные карты этого формата. Есть модели с поддержкой более защищённых от копирования, но менее распространённых карт Mifire. Работает и с контакторами, и с импульсными реле. Самое интересно, что этот считыватель можно спрятать, полностью заклеив обоями, например. Дальность считывания — порядка 1-2 сантиметров. Главное, не закрывать его металлическими элементами. То есть, во-первых, он может быть незаметным, во-вторых, не нужно носить отдельный ключ или карту, в-третьих, его не активировать случайно. Этот считыватель предназначен для систем контроля доступа, у него есть разъём для подключение «кнопки выхода», по нажатию которой контроллер также изменит состояние реле или даст импульс. Можно вывести куда-то эту кнопку и использовать как резервный вариант на случай потери ключа. Управление с нескольких мест Задача простая: выключать свет или от входа в квартиру или, например, из спальни. Тут нам понадобится импульсное реле, которое меняет состояние, получая импульс 230В от любого источника. Вот схема работы: Выключить весь свет одной кнопкой В этой схеме два импульсных реле, потому что свет квартиры висит на двух разных фазах, их надо подключать через разные реле. Либо можно использовать импульсное реле с двумя группами контактов. На мастер-выключатели подаётся 230В, они подают импульс на реле для изменения состояния. Мастер-выключателей в этой схеме может быть и больше, сколько угодно. Можно один из мастер-выключателей заменить за карточный выключатель, а другой на считыватель ключей, это как удобнее. Можно в качестве устройства управления поставить кодонаборную клавиатуру, на которой надо набрать 4- или 5-значный код для включение-выключения света, но это уже менее удобно.
Источник: http://home-matic.ru/2017/04/vyklyuchit-ves-svet-odnoy-knopkoy/
У многих эта функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Если мы управляем всем светом (то есть, весь свет подключен к контроллеру), то, конечно, самый простой сценарий — это выключить весь свет сразу при уходе из дома. Реализовать эту функцию можно запросто безо всякого умного дома. Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет дома. При желании можно поставить контактор ещё и на отключаемые розетки. Контактор, он же пускатель — модульный элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB ESB24-40 Выключить весь свет одной кнопкой Это контактор имеет 4 полюса (то есть, 4 группы контактов), максимальная мощность коммутации каждой из 4 групп контактов 24 ампера. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отрубить весь свет квартиры или загородного дома. Если у нас однофазное питание и мощность не превысит 20 ампер (то есть, 4,4 киловатта), то достаточно будет двухполюсного контактора ESB20-20 Выключить весь свет одной кнопкой На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение. Можно наоборот, не важно. На контакты А1 и А2 надо подать управляющее напряжение. У контакторов ABB есть модели с управляющим напряжением 24, 48, 110, 230 и 400 вольт постоянного или переменного тока. При работе с промышленным контроллером, который обычно напряжение на выходах 24 вольта, лучше использовать контактор с управляющим напряжением 24 вольта. Если контроллера и какой-либо автоматики нет, то удобнее использовать питание 230В. Кстати, большинство контакторов нормально-открыты, то есть, при отсутствии управляющего напряжения цепь разомкнута. Есть контакторы с нормально-замкнутыми контактами, на них надо подать напряжение, чтобы они разомкнулись. Например, ABB 24-22 имеют 2 группы НЗ контактов и 2 группы НО контактов. Ещё один вариант — импульсные реле, на которые надо подавать не управляющее напряжение, а короткий импульс. Можно использовать моностабильные клавиши. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсными реле с нескольких мест. Более интересный вопрос в том, как управлять функцией «выключить всё». Мастер-выключатель Простой вариант — с настенного выключателя. Обычный бистабильный (классический) выключатель. Нажали вниз — всё выключилось, нажали вверх — включилось. При этом свет включится в то состояние, в котором он был в момент выключения. Выключатель просто подаёт 230В на контактор. Можно с одного выключателя выключать сразу свет и розетки, а можно поставить два разных выключателя для разных целей. Можно поставить разные выключатели для отключения света разных этажей или разных зон. Карточный выключатель Точно такой же, как в отелях стоит на включение и выключения всего света и розеток. Выключить весь свет одной кнопкой В него вставляется любая карта подходящего формата. Карта просто нажимает на кнопку внутри устройства. Стоит такое устройство от 500 рублей, уставится в обычный подрозетник. Плюс от предыдущего варианта — его не нажать случайно. Минусы: во-первых, подойдёт абсолютно любая карта, во-вторых, надо эту карту класть рядом (потеряется) либо носить с собой. Ну и не так красиво, дома, всё-таки, не отель. Считыватель бесконтактных ключей Этот вариант гораздо более удобный и надёжный. Наверное, у каждого на ключах есть ключ-капля от калитки или домофона: Выключить весь свет одной кнопкой На стене нам понадобится разместить считыватель ключей со встроенным контроллером, например, Matrix IIK Выключить весь свет одной кнопкой Снаружи он выглядит как белый прямоугольник с маленьким светодиодом. К нему нужно подвести питание 12В, на плате находится реле. Есть два режима работы: подача короткого импульса по прикладыванию запрограммированного ключа или включение-выключение реле по прикладыванию ключа. Можно запрограммировать все свои ключи. Поддерживаются любые ключи формата EmMarine (ключи-капли), а также бесконтактные карты этого формата. Есть модели с поддержкой более защищённых от копирования, но менее распространённых карт Mifire. Работает и с контакторами, и с импульсными реле. Самое интересно, что этот считыватель можно спрятать, полностью заклеив обоями, например. Дальность считывания — порядка 1-2 сантиметров. Главное, не закрывать его металлическими элементами. То есть, во-первых, он может быть незаметным, во-вторых, не нужно носить отдельный ключ или карту, в-третьих, его не активировать случайно. Этот считыватель предназначен для систем контроля доступа, у него есть разъём для подключение «кнопки выхода», по нажатию которой контроллер также изменит состояние реле или даст импульс. Можно вывести куда-то эту кнопку и использовать как резервный вариант на случай потери ключа. Управление с нескольких мест Задача простая: выключать свет или от входа в квартиру или, например, из спальни. Тут нам понадобится импульсное реле, которое меняет состояние, получая импульс 230В от любого источника. Вот схема работы: Выключить весь свет одной кнопкой В этой схеме два импульсных реле, потому что свет квартиры висит на двух разных фазах, их надо подключать через разные реле. Либо можно использовать импульсное реле с двумя группами контактов. На мастер-выключатели подаётся 230В, они подают импульс на реле для изменения состояния. Мастер-выключателей в этой схеме может быть и больше, сколько угодно. Можно один из мастер-выключателей заменить за карточный выключатель, а другой на считыватель ключей, это как удобнее. Можно в качестве устройства управления поставить кодонаборную клавиатуру, на которой надо набрать 4- или 5-значный код для включение-выключения света, но это уже менее удобно.
Источник: http://home-matic.ru/2017/04/vyklyuchit-ves-svet-odnoy-knopkoy/
Выключить весь свет одной кнопкой Автор: Роман | 16.04.2017 2 комментария У многих эта функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Если мы управляем всем светом (то есть, весь свет подключен к контроллеру), то, конечно, самый простой сценарий — это выключить весь свет сразу при уходе из дома. Реализовать эту функцию можно запросто безо всякого умного дома. Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет дома. При желании можно поставить контактор ещё и на отключаемые розетки. Контактор, он же пускатель — модульный элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB ESB24-40 Выключить весь свет одной кнопкой Это контактор имеет 4 полюса (то есть, 4 группы контактов), максимальная мощность коммутации каждой из 4 групп контактов 24 ампера. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отрубить весь свет квартиры или загородного дома. Если у нас однофазное питание и мощность не превысит 20 ампер (то есть, 4,4 киловатта), то достаточно будет двухполюсного контактора ESB20-20 Выключить весь свет одной кнопкой На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение. Можно наоборот, не важно. На контакты А1 и А2 надо подать управляющее напряжение. У контакторов ABB есть модели с управляющим напряжением 24, 48, 110, 230 и 400 вольт постоянного или переменного тока. При работе с промышленным контроллером, который обычно напряжение на выходах 24 вольта, лучше использовать контактор с управляющим напряжением 24 вольта. Если контроллера и какой-либо автоматики нет, то удобнее использовать питание 230В. Кстати, большинство контакторов нормально-открыты, то есть, при отсутствии управляющего напряжения цепь разомкнута. Есть контакторы с нормально-замкнутыми контактами, на них надо подать напряжение, чтобы они разомкнулись. Например, ABB 24-22 имеют 2 группы НЗ контактов и 2 группы НО контактов. Ещё один вариант — импульсные реле, на которые надо подавать не управляющее напряжение, а короткий импульс. Можно использовать моностабильные клавиши. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсными реле с нескольких мест. Более интересный вопрос в том, как управлять функцией «выключить всё». Мастер-выключатель Простой вариант — с настенного выключателя. Обычный бистабильный (классический) выключатель. Нажали вниз — всё выключилось, нажали вверх — включилось. При этом свет включится в то состояние, в котором он был в момент выключения. Выключатель просто подаёт 230В на контактор. Можно с одного выключателя выключать сразу свет и розетки, а можно поставить два разных выключателя для разных целей. Можно поставить разные выключатели для отключения света разных этажей или разных зон. Карточный выключатель Точно такой же, как в отелях стоит на включение и выключения всего света и розеток. Выключить весь свет одной кнопкой В него вставляется любая карта подходящего формата. Карта просто нажимает на кнопку внутри устройства. Стоит такое устройство от 500 рублей, уставится в обычный подрозетник. Плюс от предыдущего варианта — его не нажать случайно. Минусы: во-первых, подойдёт абсолютно любая карта, во-вторых, надо эту карту класть рядом (потеряется) либо носить с собой. Ну и не так красиво, дома, всё-таки, не отель. Считыватель бесконтактных ключей Этот вариант гораздо более удобный и надёжный. Наверное, у каждого на ключах есть ключ-капля от калитки или домофона: Выключить весь свет одной кнопкой На стене нам понадобится разместить считыватель ключей со встроенным контроллером, например, Matrix IIK Выключить весь свет одной кнопкой Снаружи он выглядит как белый прямоугольник с маленьким светодиодом. К нему нужно подвести питание 12В, на плате находится реле. Есть два режима работы: подача короткого импульса по прикладыванию запрограммированного ключа или включение-выключение реле по прикладыванию ключа. Можно запрограммировать все свои ключи. Поддерживаются любые ключи формата EmMarine (ключи-капли), а также бесконтактные карты этого формата. Есть модели с поддержкой более защищённых от копирования, но менее распространённых карт Mifire. Работает и с контакторами, и с импульсными реле. Самое интересно, что этот считыватель можно спрятать, полностью заклеив обоями, например. Дальность считывания — порядка 1-2 сантиметров. Главное, не закрывать его металлическими элементами. То есть, во-первых, он может быть незаметным, во-вторых, не нужно носить отдельный ключ или карту, в-третьих, его не активировать случайно. Этот считыватель предназначен для систем контроля доступа, у него есть разъём для подключение «кнопки выхода», по нажатию которой контроллер также изменит состояние реле или даст импульс. Можно вывести куда-то эту кнопку и использовать как резервный вариант на случай потери ключа. Управление с нескольких мест Задача простая: выключать свет или от входа в квартиру или, например, из спальни. Тут нам понадобится импульсное реле, которое меняет состояние, получая импульс 230В от любого источника. Вот схема работы: Выключить весь свет одной кнопкой В этой схеме два импульсных реле, потому что свет квартиры висит на двух разных фазах, их надо подключать через разные реле. Либо можно использовать импульсное реле с двумя группами контактов. На мастер-выключатели подаётся 230В, они подают импульс на реле для изменения состояния. Мастер-выключателей в этой схеме может быть и больше, сколько угодно. Можно один из мастер-выключателей заменить за карточный выключатель, а другой на считыватель ключей, это как удобнее. Можно в качестве устройства управления поставить кодонаборную клавиатуру, на которой надо набрать 4- или 5-значный код для включение-выключения света, но это уже менее удобно. Буду признателен за написание какого-либо короткого комментария к тексту. Он оказался полезен? Остались какие-то вопросы? Нашли ошибку? Напишите об этом, пожалуйста. Мы выполняем проектирование современных инженерных систем для квартир и загородных домов. Также консультации, шеф-монтаж, аудит. Высылайте задачи и любые вопросы на почту mail@home-matic.ru Похожие посты: Монтаж кабеля для Умного Дома Климат-контроль и погодозависимая автоматика котла Импульсные реле вместо проходных выключателей Умное управление вытяжками санузлов Запись видеонаблюдения: на видеосервер или на NAS Раздел: Советы заказчикам Метки: как правильно делать, ликбез, советы заказчикам Навигация по записям ← Проект Умного Дома Получение сертификата Fibaro → Выключить весь свет одной кнопкой: 2 комментария Сергей 12.05.2018 Спасибо, информация оказалась полезной. Для человека, близкого к электричеству, но несколько отставшего от прогресса очень кстати. Себе я когда-то сделал просто пару независимых розеток и когда я ухожу из дома, мне достаточно просто рубануть общий автомат, который находится в щитке возле выхода, при этом остаются работать только холодильник и компьютер (часто нужно влезть на него удаленно). Но вот захотел клиентам предложить такую опцию, но моя реализация не показалось мне достаточно качественной для этого. Теперь я знаю, как быть. Спасибо! Ответить ↓ Роман Автор записи 12.05.2018 Да, просить клиента рубануть автомат не очень правильно. Лучше вывести эту функцию в более удобное место. Ответить ↓ Добавить комментарий Ваш e-mail не будет опубликован. Комментарий Имя E-mail Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Поиск по сайту Найти:
Источник: http://home-matic.ru/2017/04/vyklyuchit-ves-svet-odnoy-knopkoy/
На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение. Можно наоборот, не важно. На контакты А1 и А2 надо подать управляющее напряжение. У контакторов ABB есть модели с управляющим напряжением 24, 48, 110, 230 и 400 вольт постоянного или переменного тока. При работе с промышленным контроллером, который обычно напряжение на выходах 24 вольта, лучше использовать контактор с управляющим напряжением 24 вольта. Если контроллера и какой-либо автоматики нет, то удобнее использовать питание 230В. Кстати, большинство контакторов нормально-открыты, то есть, при отсутствии управляющего напряжения цепь разомкнута. Есть контакторы с нормально-замкнутыми контактами, на них надо подать напряжение, чтобы они разомкнулись. Например, ABB 24-22 имеют 2 группы НЗ контактов и 2 группы НО контактов. Ещё один вариант — импульсные реле, на которые надо подавать не управляющее напряжение, а короткий импульс. Можно использовать моностабильные клавиши. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсными реле с нескольких мест. Более интересный вопрос в том, как управлять функцией «выключить всё». Мастер-выключатель Простой вариант — с настенного выключателя. Обычный бистабильный (классический) выключатель. Нажали вниз — всё выключилось, нажали вверх — включилось. При этом свет включится в то состояние, в котором он был в момент выключения. Выключатель просто подаёт 230В на контактор. Можно с одного выключателя выключать сразу свет и розетки, а можно поставить два разных выключателя для разных целей. Можно поставить разные выключатели для отключения света разных этажей или разных зон.
